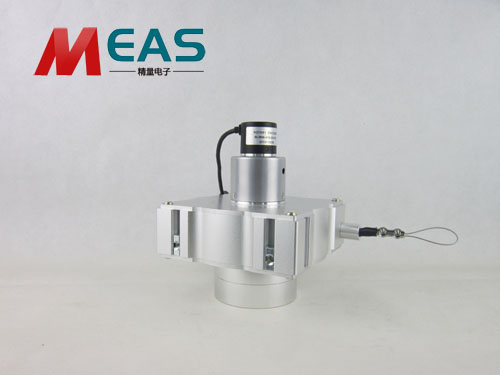

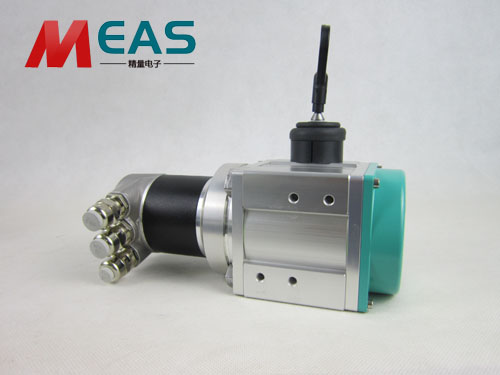

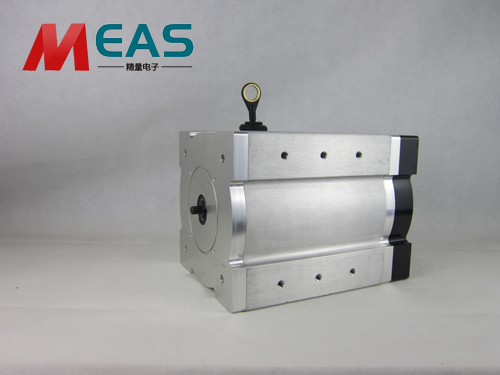

JL400F系列30米拉線式位移傳感器是濟南精量電子位移傳感器廠家ZUI新研發的一款螺旋式超長行程和拉線距離傳感器以及模擬輸出旋轉位移編碼器。此外，濟南精量電子（meas）公司還提供了一系列可與拉繩拉線距離傳感器進行連接的上位機軟件系統。螺旋拉線式位移傳感器也稱為拉繩式傳感器，輸出模擬量或模擬多圈模擬軸編碼器和角度電位器信號。這些零件通常用于需要輸出信號的應用中。典型的用途發生在設備閉環控制和發生振蕩旋轉運動的測試應用中。

JL400F30米拉線式位移傳感器器被廣泛用于測量直線位移及定位的極具成本效率的距離及位置控制。拉繩傳感器輸出信號包括：電位器0-5K ohm/4-20mA / 0-10V / 0-5V，絕對值脈沖、增量型脈沖信號及RS485通訊輸出等。30米模擬量拉繩式位移傳感器輸出線性精度0,1 %FS，輸出0~20mA電流信號的電位器采用進口精密線繞導電塑料混合電位器，通過自主開發的轉換模塊轉變信號，其測量精度高、使用壽命長。信號輸出線纜根據客戶要求定制，傳輸距離遠，螺旋式30米拉線位移編碼器防護等級常規產品為IP56，可根據用戶要求定制IP68級水下拉線位移傳感器。

JL400F30米螺旋拉線式位移傳感器器參數：

1、信號輸出型式： 數字量輸出P/G，模擬量輸出V/MA/R   G；

2、輸出特性：     TL方波 電壓（V）：0-5v、0-10v、1-5v、并行輸出、串行輸出、ssi接口、總線， profibus、CanOpen、電流（MA）：4-20mA、0-20mA；RS485、 電阻（R）：0-5kΩ、0-10KΩ、其他；

3、供電電壓：    DC5V、DC5-24V DC12V、DC24V

4、測量行程：    0-30000mm；

5、較大往復速度：500mm/s；

6、分辨力：     數字量0.04、0.05、0.1、0.2等其他；模擬量本質無窮小；

7、線徑規格：   Φ1.0；

8、線性精度：     數字量0.05%FS；模擬量0.1%FS；

9、拉線材料：     進口涂塑不銹鋼繩；

10、工作拉力：   約20N；

11、工作溫度：   -25℃～+85℃；

12、繞線方式：  螺紋步進自動排線

12、存儲溫度：   -35℃～+95℃；

13、整體重量：   約5000g；

14、使用壽命：   >1×106 次；

15、防護等級：   IP56(標準)或定制

16、以上參數如有不解請咨詢精量電子位移傳感器廠家（濟南）有限公司技術人員；

JL400F30米螺旋拉線式位移傳感器特性參數;

1、重復精度：此參數越小越好。

2、分辨率：位移傳感器所能反饋的zui小位移數值.此參數越小越好.導電塑料位移傳感器分辨率為無窮小。

3、允許誤差：標稱阻值與實際阻值的差值跟標稱阻值之比的百分數稱阻值偏差，它表示電位器的精度。允許誤差一般只要在±20%以內就符合要求，因為一般位移傳感器是以分壓的方式來使用，具體電阻的大小對傳感器的數據采集沒有影響。

4、線性精度：直線性誤差.此參數越小越好。

5、位移傳感器廠家溫馨提醒：拉頭部位連接方式可選內螺紋型、外螺紋型、掛鉤型、自由旋轉型等，訂貨前請告知！
