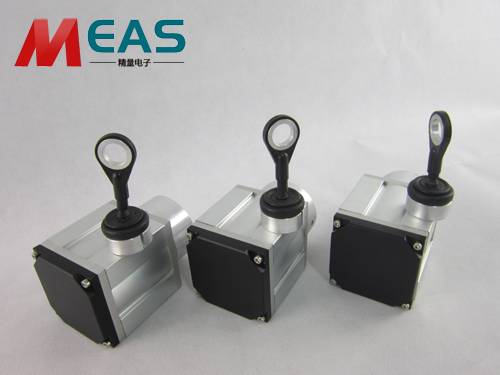

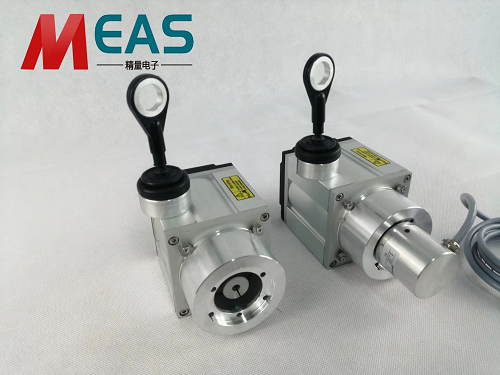

3米螺旋拉繩位移傳感器采用先進的自動排線機構，螺旋拉線編碼器測量行程2000毫米，可輸出模擬量或增量編碼器信號、標準SSI信號、RS485等。具有反極性保護、過壓保護等特點，該機構輸出穩定，結構緊湊，外殼牢固，適合重工業或盾構機等場合使用，鋼絲繩采用進口涂塑0.6-1.5毫米鋼絲繩，輪轂周長可根據客戶要求定制。螺旋拉線位移傳感器拉線速度1000mm/sMAX，拉繩拉力約50N。

一、主要特點：

1、堅固型，較長可測量20000mm，適用精密要求場合

2、氧化合金外殼設計，堅固耐用，外觀精美,防護等級高，安裝方便

3、精密級多圈絕對值編碼器，出線方式為電纜側出

4、采用國際高端芯片，信號穩定，壽命長

5、具有極強的抗干擾能力

6、和傳統的電位器式的模擬量拉線編碼器相比較具有

7、精度高穩定性好的特點

8、有很好的防水、防塵、防震性能，可日承載上千萬次往復運動。

9、廣泛應用于導軌系統，液壓氣缸系統

10、伸縮系統壓力機械，造紙機械紡織機械，

11、金屬板材機械包裝機械，印刷機械，水平控制儀，

12、建筑機械等相關尺寸測量和位置控制、工業機械、自動化控制等。

二、安裝方法及注意事項

操作上，螺旋拉繩位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

1、安裝時要使拉線垂直拉線編碼器，不能讓線摩擦出線口；

2、拉線頭拉出后請不要松開，這樣會造成傳感器損壞，拉線時請勿超出線總長；

3、電氣連接請按照位移傳感器上的接線說明接線，要保證接線正確才能通電；

4、拉線位移傳感器屬于精密儀器請勿敲擊，保證設備和鋼絲繩清潔，延長使用壽命；

5、要保護好鋼絲繩不受外力損傷。

6、根據現場使用環境可對傳感器主體進行適當保護。

三：防護出線口和防護外殼方案

    在灰塵比較大或經常有水淋的環境，盡量選配精量電子防護出線口，來減少灰塵或液體進入傳感器本體，該出線口內有油脂和羊毛的放置腔體，當鋼絲繩緊密的在油脂和羊毛中間運動，灰塵會濾掉，由于油膜的存在和液體的表面張力作用下，液體很難進入油脂腔體，從而傳感器本體得到保護，本產品已包含防塵出線口，和硅膠防塵口。防護外殼主要用在傳感器本體長期雨淋或室外情況，把傳感器密閉起來和防護出線口配合使用，效果更佳。

四、怎樣選擇編碼器的輸出類型

    數字輸出大部分都是旋轉編碼器信號輸出，在選型前一定要確認自己的采集系統需要什么樣的編碼器，歐系plc推薦使用推挽輸出類型，日韓系plc也可以支持，單片機采集卡類采集用長線驅動。了解采集系統的頻率和測試物的運行速度，確認你選擇的分辨率可以使用。如果您不是很了解，那就告訴我們，有我們來幫您。絕對值編碼器主要是品牌，歐系的價格高，質量要好。
