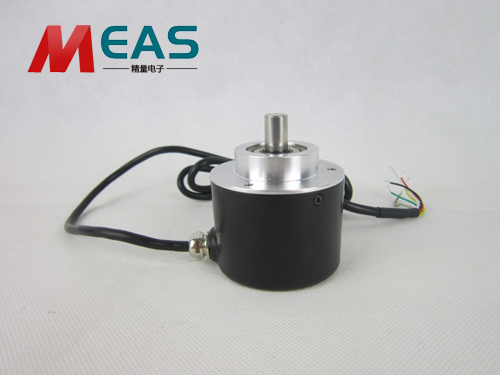

濟南精量電子生產旋轉編碼器（拉線位移傳感器，直線位移編碼器，拉線編碼器，拉繩位移傳感器，拉繩電子尺，拉線電子尺、拉線盒編碼器）特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，特別適合電子萬能試驗機的位移控制。JL3806G-250BM-P5L拉繩光電編碼器完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。

1、外徑Ф38，軸徑Ф6，厚度35

2、小型化，低價格，高性能設計，抗干擾強

3、多種輸出電路可選，出線方式為電纜側出與后出

4、適用于工業機械、自動化控制等行業　 　

5、小型、抗干擾性強，耐沖擊振動，可靠性高　

JL3806系列編碼器適用于精密工作環境中，內部元器件采用進口配件，可靠性強、使用壽命長、抗干擾能力強等特點；具有體積小、重量輕、安裝方便等特點；是一款性能穩定、性價比超高的產品。

主要技術參數
1、分辨率 2n（n≤14絕對式，n≤12增量式）
2、轉動慣量 4×10-7kg•m2　
3、電源電壓 DC8-12V±0.25V　
4、較大轉速 6000r/min
5、輸入電壓 5V
6、抗震動50m/s2(10～200Hz)(XYZ方向各2小時)
7、輸出電壓 ≤0.3V
8、抗沖擊980m/s2 (XYZ方向各3次）
9、消耗電流 ≤50mA
10、防護等級 IP54
11、輸出相 A.B
12、工作溫度 －10℃～+75℃
13、響應頻率 115200
14、儲存溫度 －20℃～+80℃
15、工作濕度 30～85%RH
16、啟動力矩 2×10-3N•m(+25℃)
17、重量(不含線) 0.18kg
18、軸允許負荷
19、徑向20N
20、軸向10N

    旋轉光電編碼器，它是針對各種直線運動位移測量的一種光電編碼器，主要在測量或控制所定制的長度，該產品測量精準、線性高、使用壽命長。是調直斷絲機、直絲機、電子萬能試驗機行業設備制造不可缺少的關鍵部件之一。

1、旋轉光電編碼器在安裝時與軸連接不要硬鏈接，應使用彈性聯軸器連接，該產品屬于精密型移位裝置，安裝過程禁止敲擊。

2、安裝時編碼器的輸出線不要與動力線纜相互纏繞，或者在同一線槽中過線，此舉會造成信號干擾使傳感器測量精度降低。

3、接線時務必詳細參閱使用說明書，應嚴格按照說明書接線定義接線，

4、推挽信號編碼器質保一年，因不正確安裝不在修范圍以內；

5、自行拆卸拉繩編碼器將失去保修承諾；
