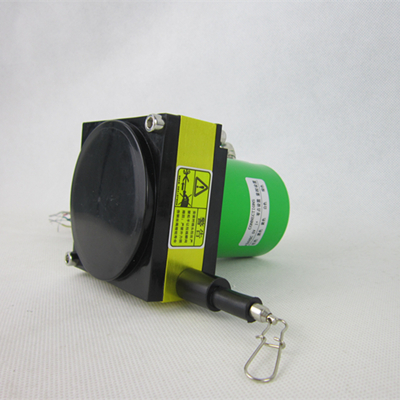

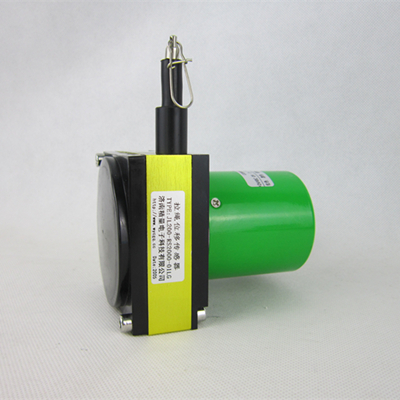

          2米拉繩式位移傳感器有效行程0-2米，分辨率高達0.001mm，產品采用0.6mm進口涂塑鋼絲繩，該產品標配安裝支架，數據線電纜長達4米，足以常規使用，其特點是測量精度高。主要應用在萬能試驗機油缸行程控制、直線導軌系統測量、水庫堤壩報警等，可以在-30℃～+80℃的環境中工作。精量電子科技小編來為大家分享一下2米拉繩式位移傳感器是如何接線的：

          1、拉繩式位移傳感器的數據傳輸線共有8條，分別為白、黑、紅、綠、黃、棕、灰、橙和屏蔽線，白黑為5v電源供電，白是電源正，黑為電源負，紅綠分別為A相B相，棕灰為A-和B-；黃和橙為Z/Z-。

          2、一般信號連接編碼器的脈沖信號可以連接計數器、PLC或計算機。

          3、單相連接可用于計數或單方向測速，A和B兩相連接可用于正反向計數或判斷正反相；而A\B\Z三相鏈接則用于參考位修正的位置測量。

          以上是2米拉繩式位移傳感器的接線方式，小編要提醒大家在接線時應關閉電源進行接線，如錯誤接線會損壞編碼器內部芯片，不可與高壓線路在同一管路內布線，避免信號的干擾，拉線拉出應與出線口垂直抽出，應保持角度≤3°，以確保測量精度和鋼絲繩的使用壽命。在接線時，應對應該拉繩式傳感器的接線定義，精量電子科技都帶著具體使用說明書，而且在拉繩位移傳感器的表面也貼有接線定義，較好依照接線圖標注的顏色對應。
